Все чаще дизайнеры предпочитают использовать более современный (хотя к настоящему времени уже полностью зрелый) метод сборки, в котором используются компоненты, выводы которых прикрепляются только к поверхности печатной платы, без необходимости в соединительном отверстии. Этот метод, первоначально известный как «планарный монтаж» с тех пор стал более широко известен как технология поверхностного монтажа. На официальном ресурсе solderpoint.ru/blog/vidy-poverxnostnogo-montazha можно заказать сверхсрочный монтаж любых печатных плат по существенно низкой стоимости.
Технология поверхностного монтажа
Независимо от обоснований использования сквозных компонентов на печатной плате, компоненты поверхностного монтажа предлагают множество преимуществ, которые просто не могут соответствовать типам сквозных отверстий.
Одним из наиболее очевидных плюсов является то, что можно достичь гораздо большего уровня плотности компонентов и вычислительной мощности, поместив все это в гораздо меньший и более легкий общий PCBA. По мере того, как устройства, управляемые печатными платами, становятся все меньше и меньше, эффективное использование доступной площади поверхности становится все более критичным. Технология поверхностного монтажа становится необходимостью.
С такими факторами связано несколько соображений, которые необходимо иметь в виду при проектировании печатных плат. Материалы, отделка поверхности и механические характеристики приобретают все большее значение. Проблемы с любым из этих элементов могут вызвать серьезные головные боли, когда речь заходит о сборке печатных плат на автоматизированном оборудовании.
Преимущества поверхностного монтажа
Технология поверхностного монтажа имеет свои достоинства:
- Компоненты поверхностного монтажа небольших размеров, что увеличивает общую плотность доски.
- Компоненты могут быть размещены с обеих сторон печатной платы.

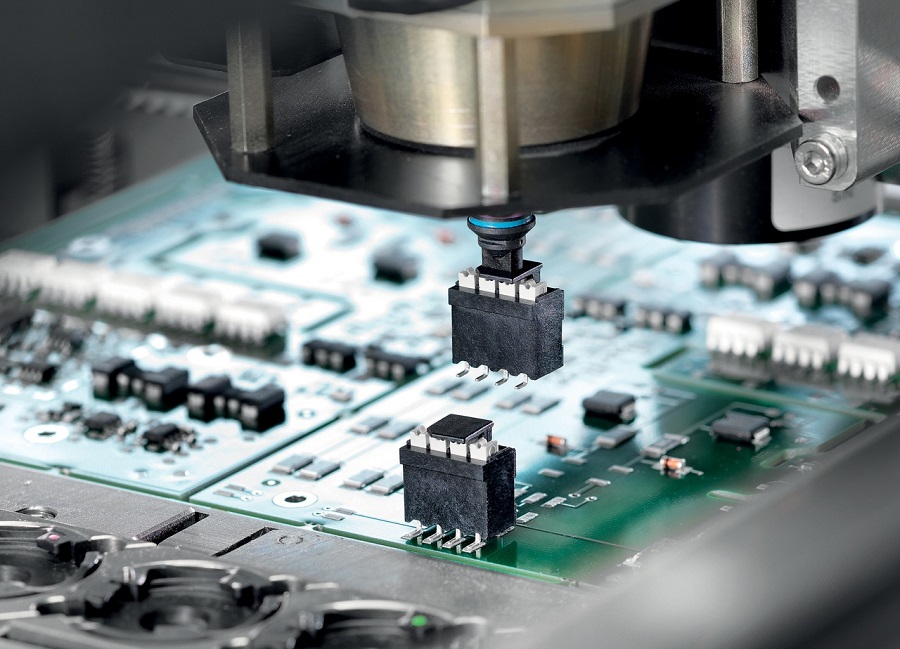

- Использование подборщика и установочной машины для размещения компонентов сократит время производства.
- Сравнительно недорогая цена.
Типы отделки поверхности процесса PCB
Поверхностная отделка предназначена для предотвращения окисления оставшейся открытой меди, в то время как паяльная маска покрывает большую часть цепи.
Существует несколько типов отделки поверхности, широко известных для выравнивателя поверхности горячего воздуха (HASL):
- Электро никелевого погружного золота (ENIG).
- Погружного серебра.
- Органического консерванта паяемости (OSP).
- Электрического покрытия золотых пальцев, ENIG+OSP, ENIPIG и так далее.
